前回記事としてアップしたキャスター金具の紹介に引き続き、今日は水平調整金具を紹介したいと思います！
こちらもキャスターと同じく、金具本体と足部分の組み合わせですので、作りたいものや環境に合わせて形状を選んでいただければと思います！
水平調整金具は単管DIYをする上で、必須級のアイテムです！
凸凹した地面でも水平が取れちゃいますので、歪みを最小限に作例を組み立てられますよ♪

※本記事アップ時、一時在庫切れの商品がございます。ご迷惑をおかけして申し訳ありません。

今回のYouTube動画はこちら

水平調整金具の基礎

まずは共通するスペックの方から見ていきましょう！

＜金具本体＞

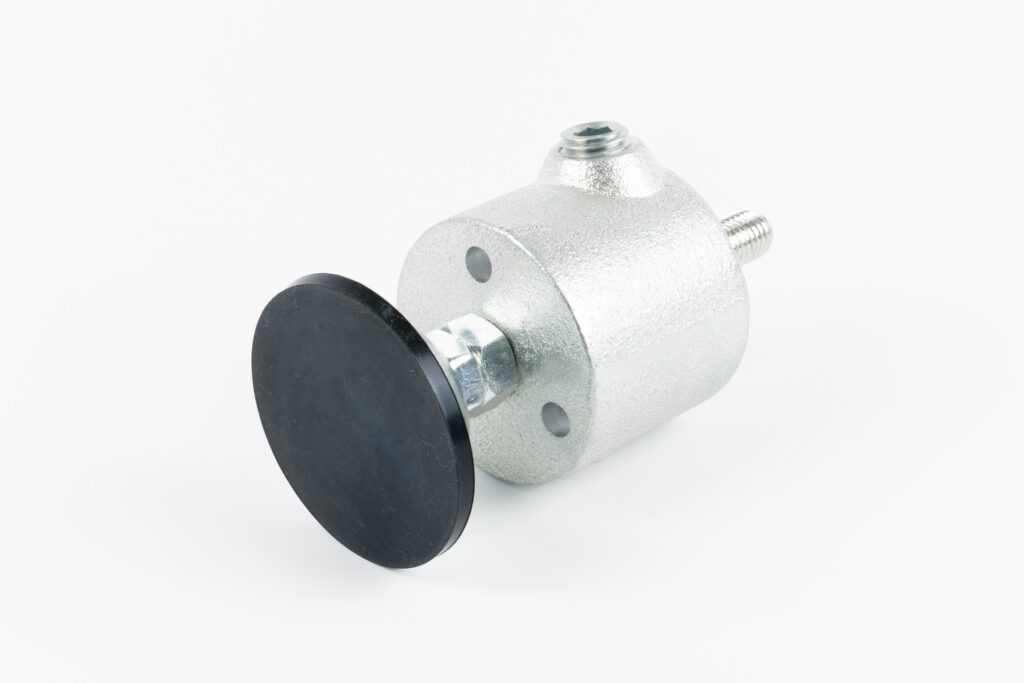

カップ型
エルボー型（S-4-2L-90形状）

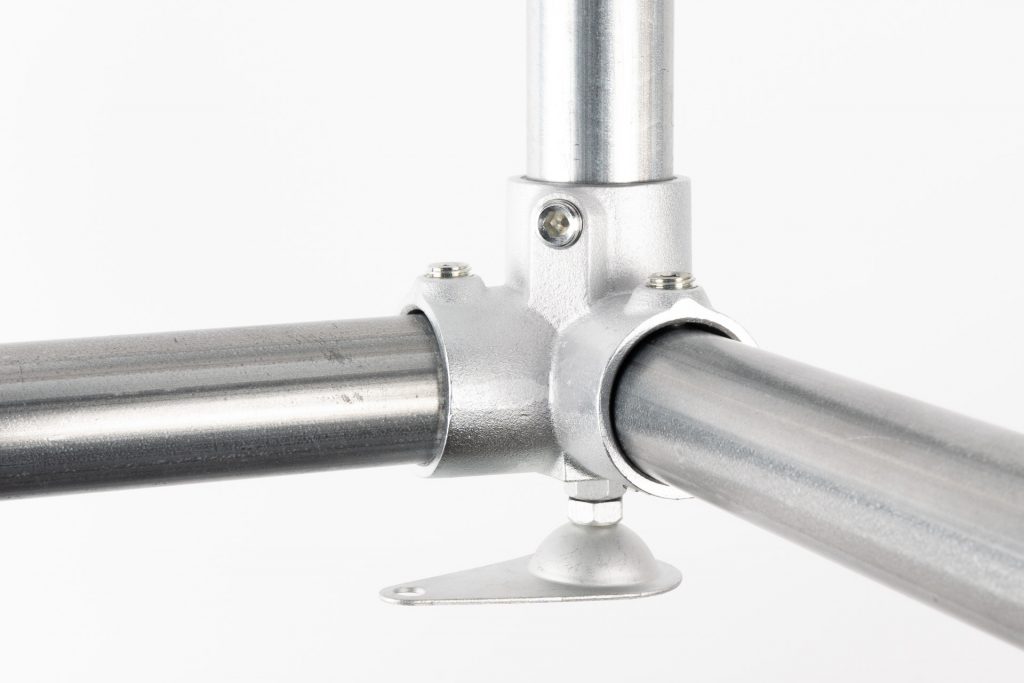

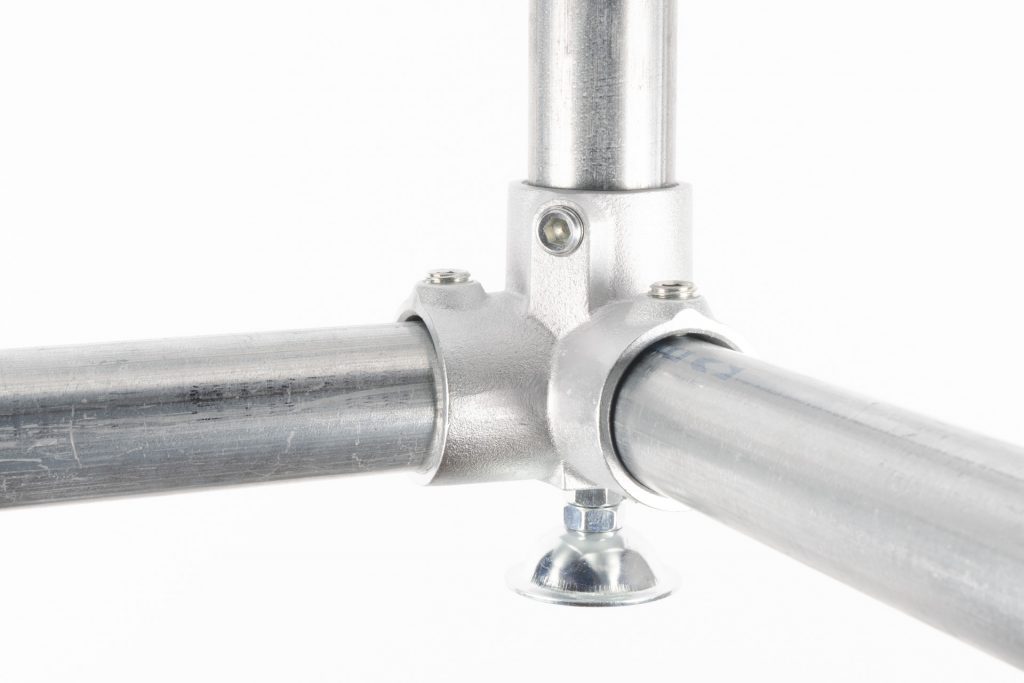

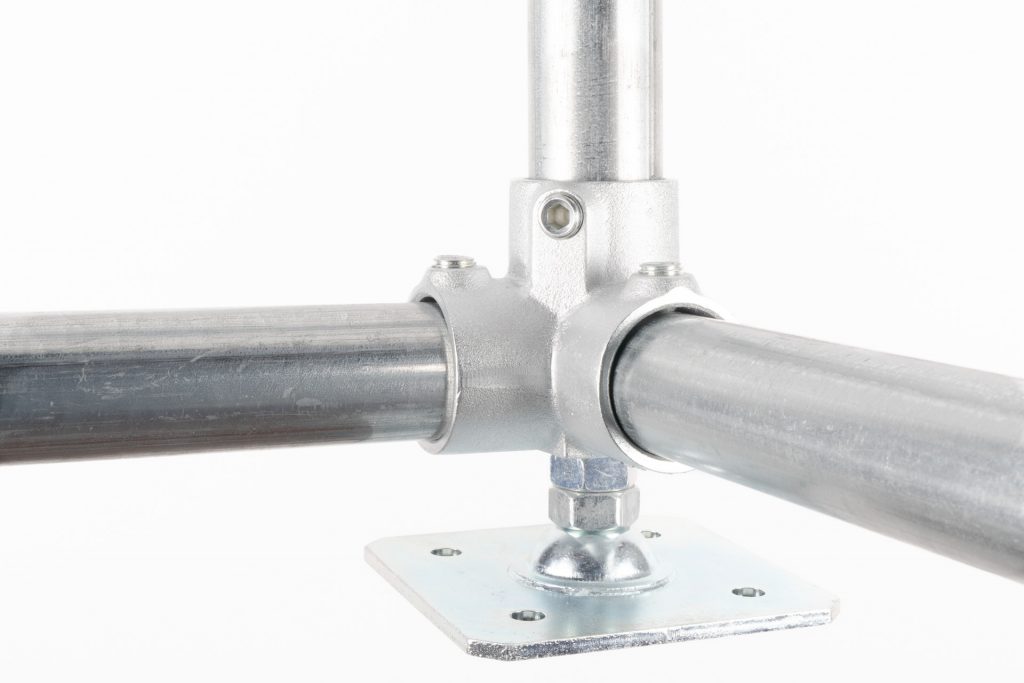

コーナー型（S-5-3Y形状）

＜キャスター＞

ラウンドベース：耐荷重500kg
アンカーベース：耐荷重500kg
スクエアベース：耐荷重2000kg

以上の金具本体３種類 × キャスター３種類で計９種類となります。

金具本体すべてに共通しているスペックは

素材	FCD450（ダクタイル）
表面処理	電解亜鉛めっき
想定使用環境	屋内、屋外（防錆処理必須）
留めビス	M16-16 ユニクロメッキビス
締付工具	六角レンチ R-8mm
締付トルク	30N

となります！
特にご注意いただきたい点は、屋外で使用する場合、防錆処理が必須というところ！

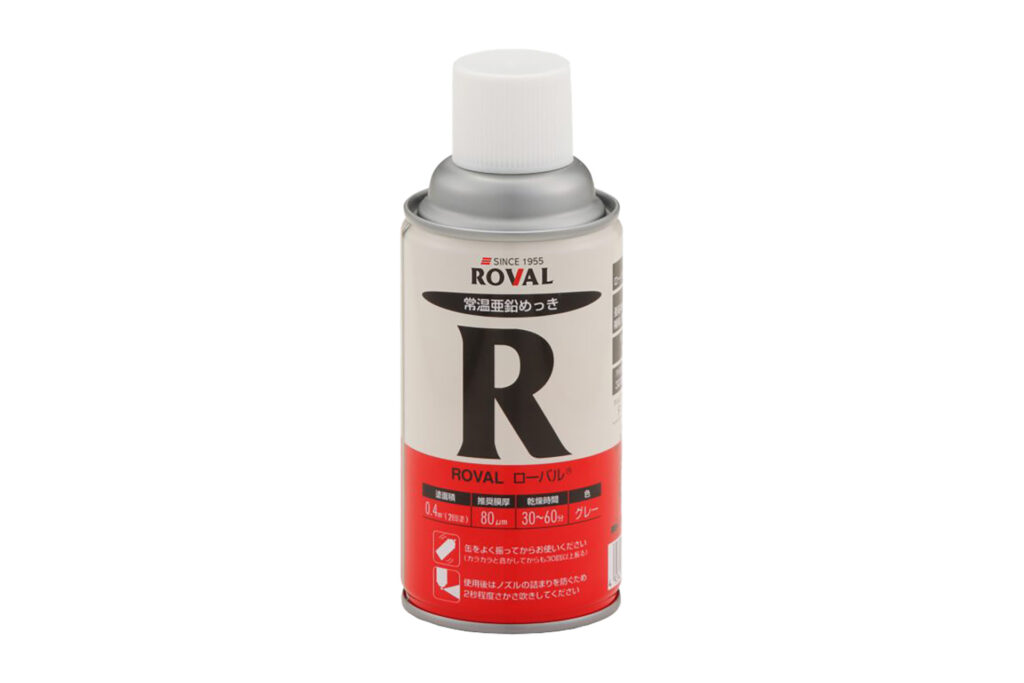

電解亜鉛めっきはそこまで耐食性が強い表面処理ではありませんので、屋外でご使用される場合は弊社でも販売しているローバルなど、防錆塗料をご使用ください！

カップ型

ではまずカップ型からご紹介します！

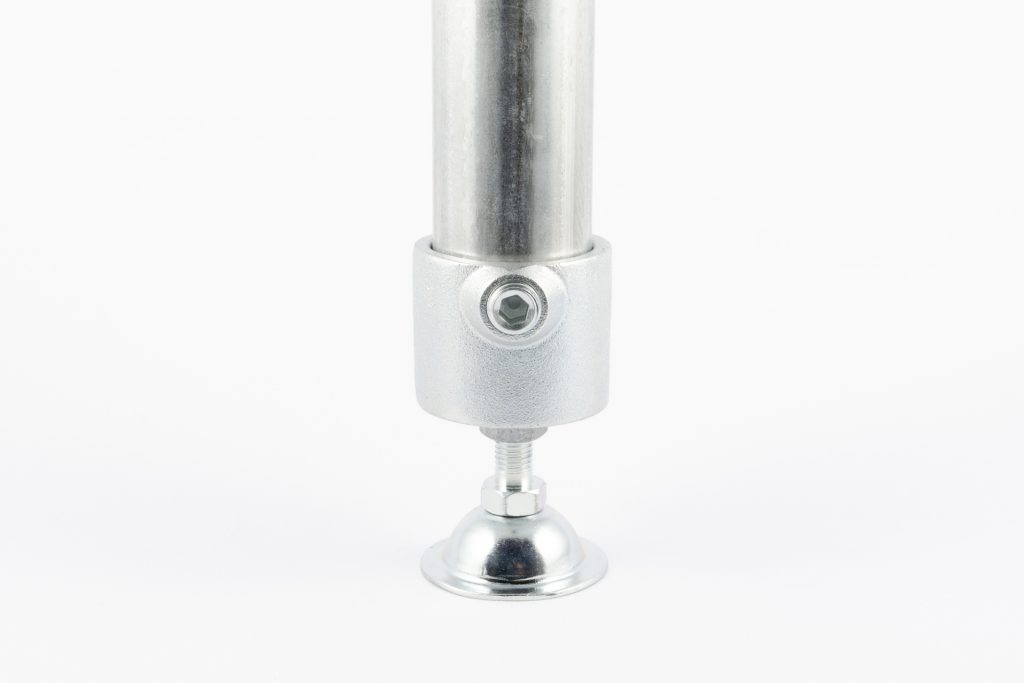

S-15-1A-500

カップ型 x ラウンドベース

耐荷重：500kg
調整角度：10°まで
高さ調整幅：75mmまで
パイプ挿入深さ：40mm
※通常は35mmですが、カップ型本体は40mmとなっております。

商品ページ

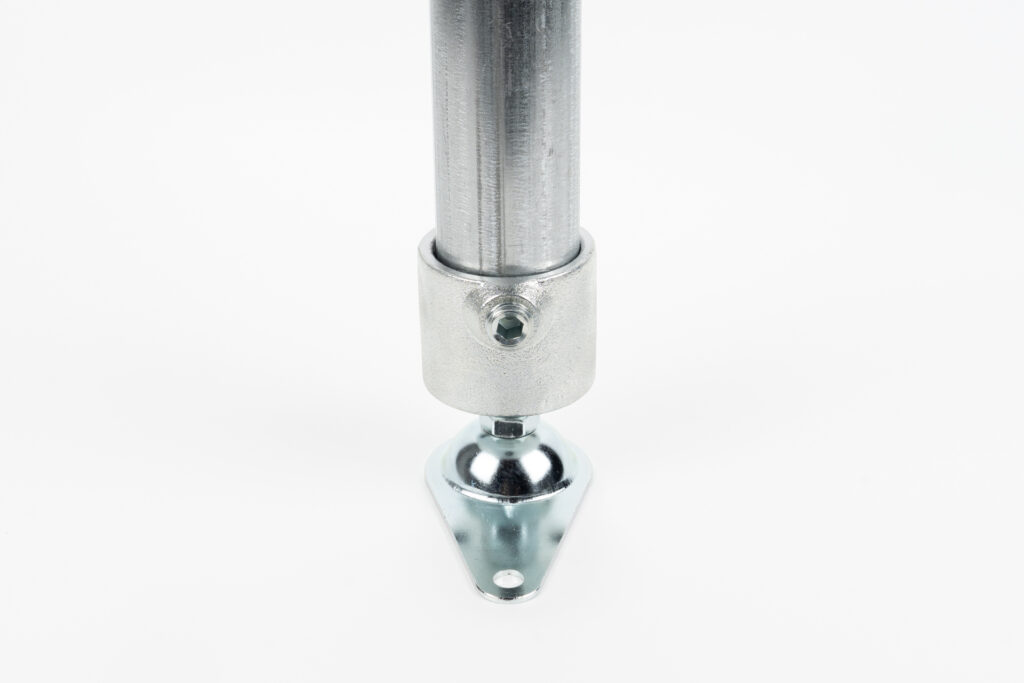

S-15-1A-500A

カップ型 x アンカーベース

耐荷重：500kg
調整角度：10°まで
高さ調整幅：75mmまで
アンカー穴：10mm径 x 1ヶ所
パイプ挿入深さ：40mm
※通常は35mmですが、カップ型本体は40mmとなっております。

商品ページ

S-15-1A-2000B

カップ型 x スクエアベース

耐荷重：2000kg
調整角度：8°まで
高さ調整幅：60mmまで
アンカー穴：12mm径 x 4ヶ所
パイプ挿入深さ：40mm
※通常は35mmですが、カップ型本体は40mmとなっております。

商品ページ

エルボ型

お次はエルボ型を行きましょう！

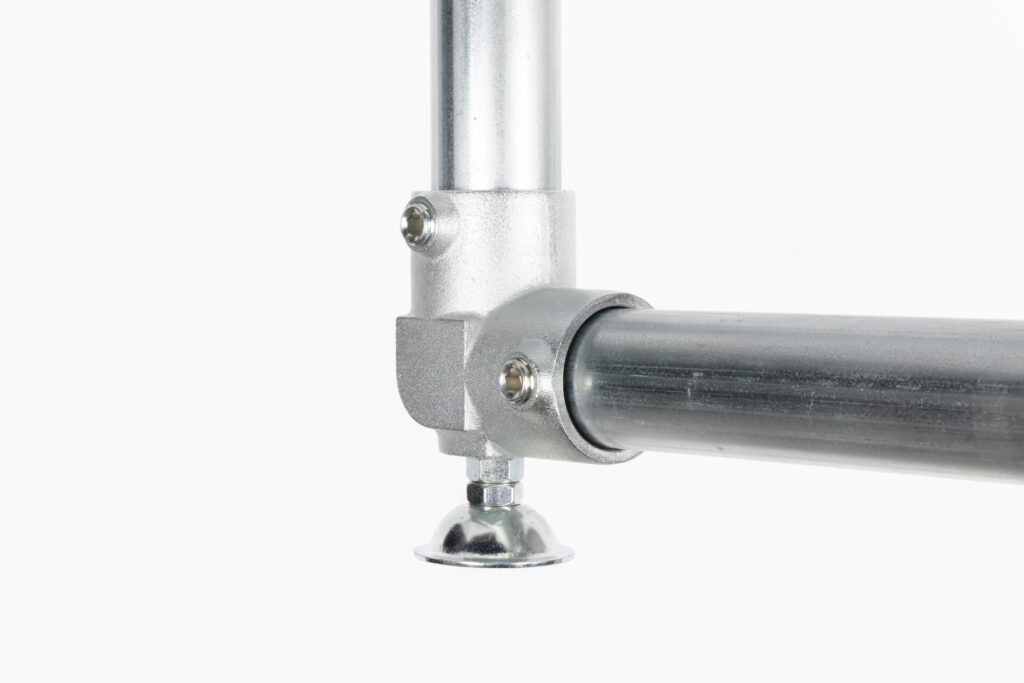

S-15-2L-500-T

エルボ型 x ラウンドベース

耐荷重：500kg
調整角度：10°まで
高さ調整幅：75mmまで
パイプ挿入深さ：35mm

商品ページ

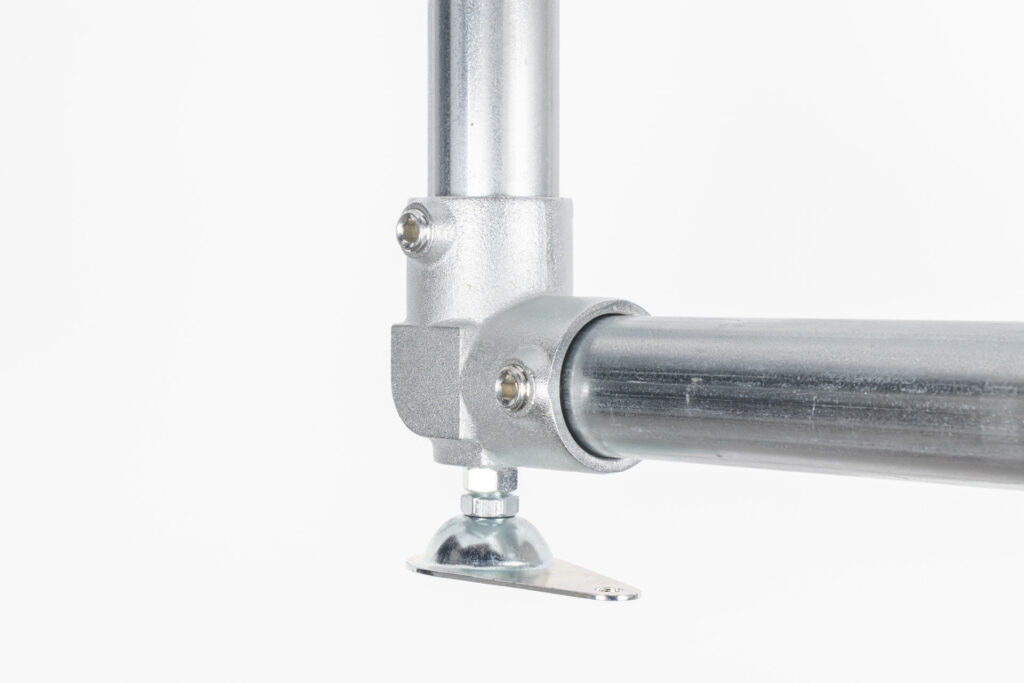

S-15-2L-500A-T

エルボ型 x ラウンドベース

耐荷重：500kg
調整角度：10°まで
高さ調整幅：75mmまで
アンカー穴：10mm径 x 1ヶ所
パイプ挿入深さ：35mm

商品ページ

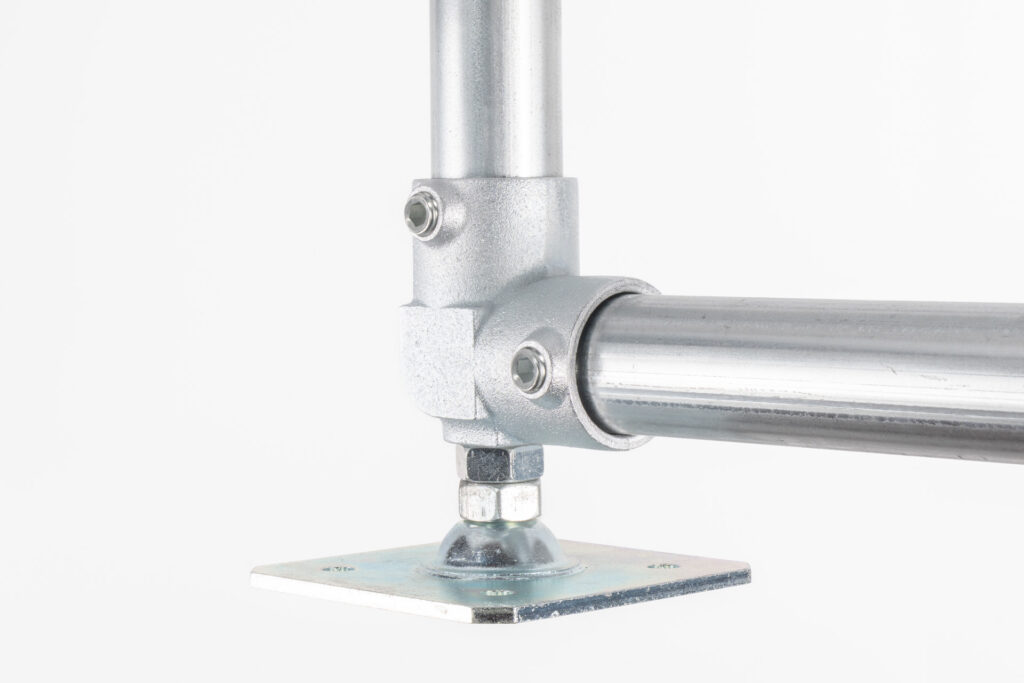

S-15-2L-2000B-T

エルボ型 x スクエアベース

耐荷重：2000kg
調整角度：8°まで
高さ調整幅：60mmまで
アンカー穴：12mm径 x 4ヶ所
パイプ挿入深さ：35mm

商品ページ

以前は本金具が横倒しになった状態で足部分を取り付けた横方向タイプもありましたが、現在は廃盤となっております。
型番：S-15-2L-500A-Y、S-15-2L-500A-Y、S-15-2L-2000B-Y
復刻も検討しておりますので、ご要望がございましたらお気軽にお問い合わせフォームよりコメントいただけますと幸いです。
